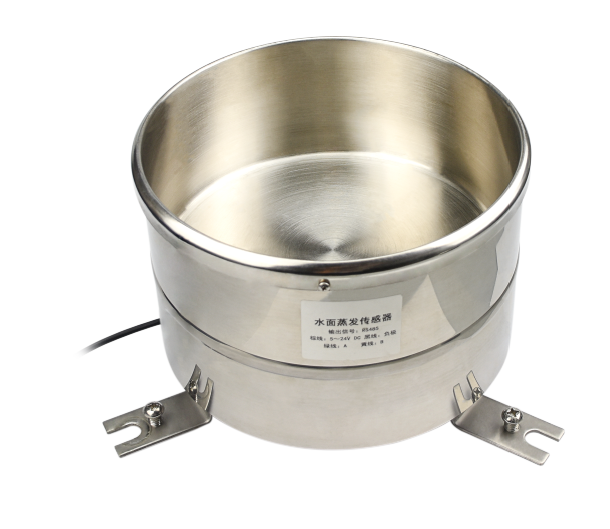

水面蒸發量傳感器
產品使用手冊
1 | 概述 |
水面蒸發量傳感器可以準確的測量單位面積水面蒸發量量的儀器。
2 | 原理 |
采用高精度的稱重原理測得蒸發皿內液體重量，再計算出液面高度。因此在多種環境下均可使用，如液體或結冰均可測量，解決了使用超聲波原理測量液面高度時出現的弊?。?/span>1、結冰時測量不準，2、沒有水時容易損壞傳感器，3、精度低），可與自動氣象站或?qū)I(yè)蒸發記錄儀配合使用。
3 | 產品特點 |
1、測量精度高
2、性能穩定，線性度好
3、安裝方便，操作簡單
4、不銹鋼材質，不起銹，保證傳感器使用壽命
5、結構設計合理，外觀質量佳
4 | 適用范圍 |
用于測量液面蒸發量的儀器，適用于氣象、植物及種子培養單位、農林業研究機構等部門。

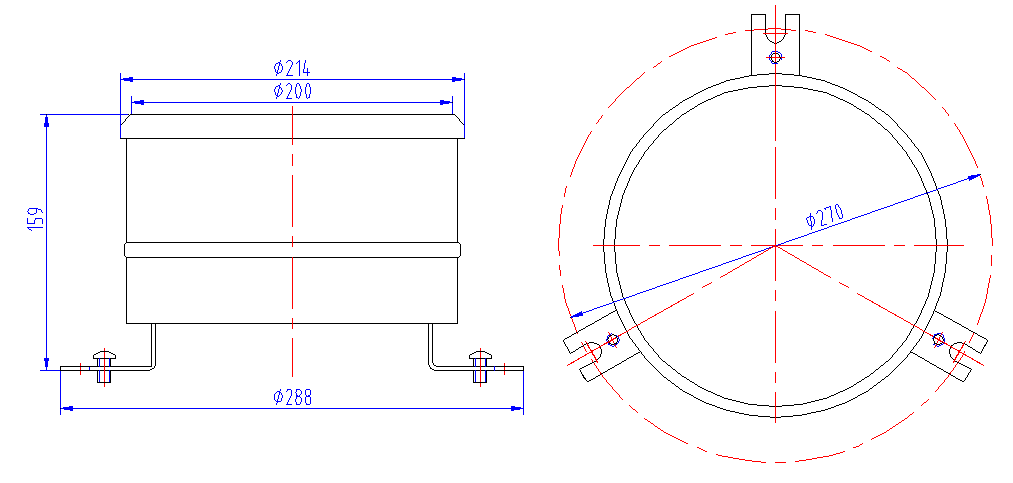

5 | 外形規格 |
6 | 技術參數 |
桶口徑：200mm（等效蒸發面200mm）
精 度：±0.1mm
測量范圍：0～75mm
供電方式： DC12～24V
環境溫度：-30℃～80℃
信號輸出： 0～2V DC
產品重量：1.2kg
7 | 安裝方法 |
設置在露天空曠平坦地方，并能終日受到陽光照射，調好水平，底座用水泥固定好，觀測前注入75mm清水即可測量，如容器內有雨水降入時，應在觀測記錄時減去降雨量得出該次實際蒸發量。

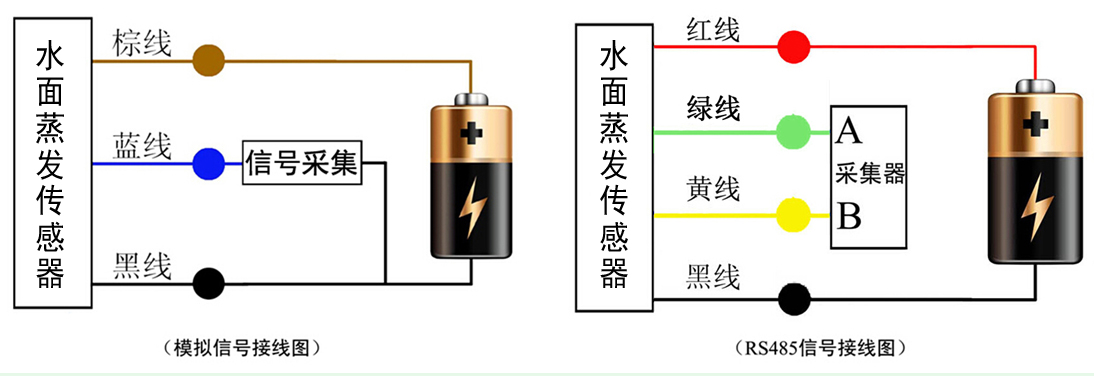

8 | 接線方式 |
9 | 數據計算方法 |
輸出的電壓信號表示液位高度，對應關系為線性，即使用2V的電壓范圍表示0~80mm的液位變化。就是說每1mm的液位下降，對應電壓下降0.025V。數據的獲取采用差量法，即測量一定間隔的兩個時間點的數據變化并相減。
例如，某天正午12:00測得電壓1.247V，之后的13:00測得電壓1.213V，電壓變化量
1.247V - 1.213V = 0.034V
算得液位下降
0.034*40 = 1.36mm
即該時段的水面蒸發量量為1.36mm。
由于零部件切削裝配差異性和安裝應力的影響，每臺傳感器出廠時均有一個基底誤差電壓V0，正確安裝傳感器并供電后（桶內未注水，即液面高度為0mm），傳感器輸出的電壓信號即為該V0。計算絕對液面高度時用采集的電壓減去該V0值即可。例如測得基底誤差V0=0.382V，某時刻測得電壓1.825V，則此時液面高度為
(80mm/2V)*(1.825V – 0.382V) = 57.72mm
但由前所述應使用差量法計算，因此該基底誤差可不予考慮。
10 | 產品保修 |
本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
數字信號 | RS485 | Modbus-RTU協議， 波特率：9600；校驗位：無；數據位：8；停止位：1 |
一、將地址1傳感器改地址為2
原地址 | 功能碼 | 數據地址高 | 數據地址低 | 數據高 | 數據低 | CRC16低 | CRC16高 |
01 | 06 | 01 | 00 | 00 | 02 | 08 | 0B |
傳感器接收正確，則原樣返回。
二、如果忘記傳感器的地址，可以使用廣播命令FE來改成新的地址（例如新地址為03）
廣播命令 | 功能碼 | 數據地址高 | 數據地址低 | 數據高 | 數據低 | CRC16低 | CRC16高 |
FE | 06 | 00 | 00 | 00 | 03 | DD | C4 |
傳感器接收正確，則原樣返回。
同樣也可以使用廣播地址FE來查詢地址，主機→從機
廣播地址 | 功能碼 | 數據長度 | 預留1 | 預留2 | 預留3 | 預留4 | CRC16低 | CRC16高 |
FE | 03 | 04 | 00 | 00 | 00 | 00 | F5 | 3C |
若傳感器接收正確，返回以下數據，從機→主機
廣播地址 | 功能碼 | 數據長度 | 地址 | 預留1 | 預留2 | 預留3 | CRC16低 | CRC16高 |
FE | 03 | 04 | 02 | 00 | 0A | 00 | F2 | 24 |
備注：使用廣播地址FE時主機在同一時間只能接一個從機。
三、數據操作
查詢傳感器（地址為2）的數據（液面高度），主機→從機
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度低 | CRC16低 | CRC16高 |
01 | 03 | 00 | 00 | 00 | 01 | 84 | 0A |
若傳感器接收正確，返回以下數據，從機→主機
地址 | 功能碼 | 數據長度 | 寄存器0數據高 | 寄存器0數據低 | CRC16低 | CRC16高 |
01 | 03 | 02 | 02 | BD | 79 | 55 |
降雨量，單位mm | ||||||
數據表示方法：將數據換算成十進制后，小數點左移2位。
以上數據表示，當前液面高度為7.01 mm。
一段時間之后再次采集液面高度數據，用當前數據減去之后采集到的數據，即為蒸發量
四、空桶清零
快遞運輸過程中可能會導致傳感器零點偏移，可以通過清零指令消除偏移的影響（類似電子秤清零、去皮功能）。
地址 | 功能碼 | 數據長度 | 指令碼0 | 指令碼1 | CRC16低 | CRC16高 |
01 | 30 | 04 | 00 00 | 00 08 | fe | 36 |
